วิธีการเลือกคณะกรรมการส่งสัญญาณอุณหภูมิที่เหมาะสมเพื่อปรับปรุงความแม่นยำและความมั่นคงในระยะยาว?

แนะนำบทบาทของคณะกรรมการส่งสัญญาณอุณหภูมิ

คืออะไร คณะกรรมการส่งสัญญาณอุณหภูมิ และทำไมมันสำคัญ?

แผงส่งอุณหภูมิทํางานเป็นองค์ประกอบสำคัญ มันแปลงสัญญาณพื้นฐานจากเซนเซอร์อุณหภูมิเป็นสัญญาณอะนาล็อกหรือดิจิตอลปกติ สัญญาณเหล่านี้มักจะปรากฏเป็นหลูปปัจจุบัน 4-20mA มันอาจเป็นวิธีการสื่อสารดิจิตอล เช่น HART หรือ Modbus จากนั้นระบบควบคุมและเครื่องมือตรวจสอบอ่านมัน

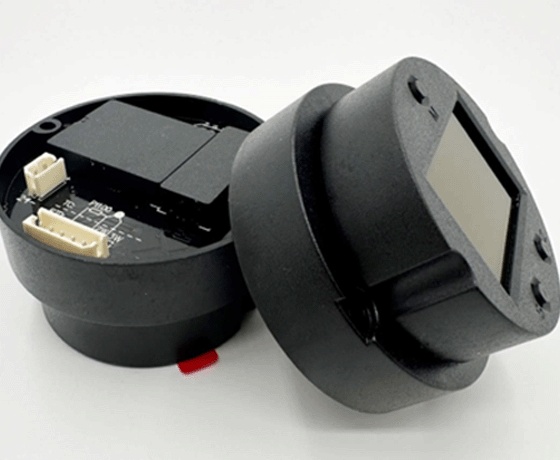

งานหลักของบอร์ดส่งอุณหภูมิคือการรับประกันว่าข้อมูลอุณหภูมิจากเว็บไซต์ถูกจัดการอย่างถูกต้อง นอกจากนี้ มันให้แน่ใจว่าข้อมูลจะมาถึงโดยไม่มีความเสียหาย นี่มีความสำคัญมากในหลายพื้นที่ พวกเขาครอบคลุมการจัดการเคมี การผลิตอาหาร ยา พลังงาน และการดูธรรมชาติ ใช้ H3051WD ของ ICwalk เป็นตัวอย่าง มันทำงานได้ดีในงานตรวจสอบอุณหภูมิของโปรโตคอล HART ที่แข็งแกร่ง นอกจากนี้ยังมีการจัดการ RTD และเทอร์โมคูปล์ที่แตกต่างกัน

การตรวจสอบอุณหภูมิอย่างคงที่ช่วยในการรักษามาตรฐานผลิตภัณฑ์ขึ้น พวกเขายังคงความราบรื่นในการดำเนินงาน นอกจากนี้ พวกเขายังสนับสนุนการติดตามแนวทางความปลอดภัย ผู้สร้างเครื่องมือมากกว่า 800 คนในจีนพึ่งพาแผงส่ง ICwalk พวกนี้ได้เผชิญกับการตรวจสอบสนามเต็ม

คณะกรรมการส่งสัญญาณอุณหภูมิปรับปรุงความแม่นยำในการวัดอย่างไร?

ในที่ที่ยากหรือแตกต่างกัน ความแม่นยำในการวัดอาจลดลงเนื่องจากความรบกวนทางไฟฟ้า ปัญหาเส้นโค้งเซนเซอร์ และการเปลี่ยนแปลงรอบ ๆ แผงส่งอุณหภูมิที่ดีจัดการกับเรื่องเหล่านี้ผ่านขั้นตอนสําคัญ

• เครื่องปรับสัญญาณ: ลดการรบกวนไฟฟ้า มันเพิ่มความสมดุลสัญญาณเซนเซอร์โดยใช้เครื่องแปลง Analog-to-Digital ปัจจุบัน H3051WD มีความละเอียด ADC 24 บิต มันให้สัญญาณออก 4-20mA ครอบคลุมด้วยการสื่อสารดิจิตอลโปรโตคอล HART
• การชดเชยความต้านทานของลวดตะกั่วนี่เป็นสิ่งสำคัญสำหรับเซ็นเซอร์ RTD คณะกรรมการแก้ไขความต้านทานจากการใช้สายยาว ถ้าไม่มัน การอ่านอาจถูกโยนไป

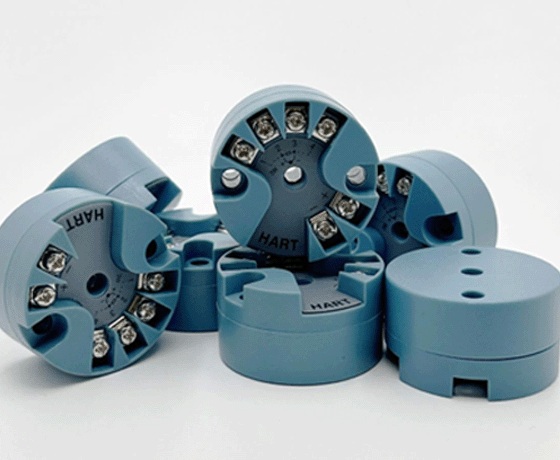

• การชดเชย Cold JunctionThermocouples ต้องการสิ่งนี้ การชดเชยของจุดเชื่อมต่อเย็นภายในหรือภายนอกแก้ไขการเปลี่ยนแปลงจุดฐาน H648WD ให้บริการตัวเลือกในการชดเชยข้อต่อเย็นภายใน และนี่ทำให้มีการตรวจสอบอุณหภูมิที่แม่นยำ
• อัลกอริทึมการเชิงเส้น: เซนเซอร์มักจะผลิตเอาท์พุตโค้ง บอร์ดเปลี่ยนมันเป็นค่าอุณหภูมิที่ถูกต้อง มันรวมถึงวิธีการเชิงเส้น

ปัจจัยสำคัญที่มีอิทธิพลต่อความแม่นยำและความมั่นคงระยะยาว

คุณควรพิจารณาข้อกำหนดอะไรเมื่อประเมินความถูกต้อง?

เมื่อคุณเลือกบอร์ดส่งอุณหภูมิด้านบน ให้ตรวจสอบรายละเอียดหลักเหล่านี้

• ความเข้ากันได้ของเซนเซอร์: ยืนยันว่าคณะกรรมการตรงกับประเภทเซนเซอร์ของคุณ ที่ H648WDคู่ที่มี RTD จำนวนมากรวมถึง Pt100, Pt500, Pt1000 มันจัดการกับเทอร์โมคูปล์เช่น K, J, T, R และ S
• ความละเอียดและอัตราการตัวอย่างความละเอียด ADC ที่มากขึ้น ตัวอย่างเช่น 24 บิต ช่วยเพิ่มความคมชัดสัญญาณ อัตราการตัวอย่างอย่างรวดเร็วนับในจุดที่อุณหภูมิเคลื่อนไหวอย่างรวดเร็ว
• ความอดทนและการลองการปรับเทียบ: ตรวจสอบความแม่นยำของผลิตที่ระบุไว้ในรายการและตัวเลขการลอยอย่างต่อเนื่อง H3051WD ให้ความมั่นคง ±0.2% ต่อปี มันให้ความแม่นยำของผลิตได้ดีถึง 0.1 ° C สําหรับ RTDs

สภาพสิ่งแวดล้อมมีผลต่อความมั่นคงในเวลาผ่านไปอย่างไร?

สภาพรอบๆ มีผลสําคัญต่อการทํางานของบอร์ด

• ความชื้นและอุณหภูมิสูงสุด: ความชื้นอาจเข้าไปและกัดกร่อนเส้นทาง ร้อนหรือเย็นอย่างมากอาจทําให้ส่วนเลื่อนไหว สินค้าของเราใช้สิ่งที่แข็งแกร่งของเกรดโรงงาน มันทำงานระหว่าง -40 ° C และ 85 ° C ดังนั้น พวกเขาจัดการการตั้งค่าที่รุนแรง
• การแทรกแซงไฟฟ้าแม่เหล็ก (EMI): พื้นที่ขาดฝาครอบสามารถบิดสัญญาณได้ บอร์ด ICwalk มีคุณสมบัติในการต่อสู้เสียงที่แข็งแกร่ง ในหมู่พวกเขามีการเคลือบที่สอดคล้อง, การป้องกัน TVS ที่แข็งแกร่ง, และระบบการประหยัดที่ใช้ EEPROM.
• การสั่นสะเทือนทางกล: Jarring สามารถทำลายจุดเชื่อมหรือลิงค์ในเวลาที่ผ่านมา การวางแผน PCB ที่แข็งแกร่งที่มีความอดทนต่อการสั่นสะเทือนช่วยให้คณะกรรมการทนทาน

การเลือกคณะกรรมการส่งสัญญาณอุณหภูมิที่เหมาะสมสําหรับการใช้งานของคุณ

ประเภทหลักของบอร์ดส่งสัญญาณอุณหภูมิที่มีอยู่คืออะไร?

แผงเครื่องส่งอุณหภูมิแตกต่างกันไปตามความต้องการของงานและการวางระบบของคุณ มันมีอยู่ในหลายชนิดหลัก

บอร์ดเอาท์พุตแอนาล็อก

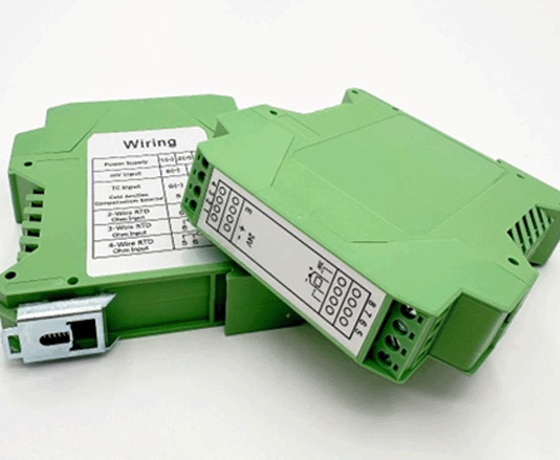

บอร์ดเหล่านี้ออกสัญญาณกระแสหรือแรงดันไฟฟ้าที่ง่ายๆ เช่น 4-20mA หรือ 0-10V พวกเขาตรงกับ PLC และการตั้งค่า SCADA H649WD ให้เอาท์พุต 4-20mA พร้อมกับการสื่อสาร HART มันยังสนับสนุนการเข้าสัญญาณมิลลิโวลต์

บอร์ดเอาท์พุตดิจิตอล

ชุดเหล่านี้เชื่อมต่อกับไมโครคอนโทรลเลอร์ หรือระบบบูรณาการ พวกเขาใช้ลิงค์เช่น UART, I2C, หรือ SPI ดังนั้น พวกเขาจึงให้วิธีพิเศษในการผสมผสานในเครื่องมือที่ฉลาด

บอร์ดไร้สาย

คนใช้พวกนี้สำหรับงานนาฬิการะยะไกล พวกเขาขึ้นอยู่กับลิงค์บลูทู ธ, Wi-Fi, หรือ LoRa ตัวเลือกดังกล่าวเหมาะสมเมื่อสายเคเบิลชนะ’ ที่ทำ

คุณจับคู่คุณสมบัติของบอร์ดและความต้องการของแอพพลิเคชันได้อย่างไร?

ทำตามขั้นตอนเหล่านี้เพื่อเลือกบอร์ดที่เหมาะสม

• ประเภทผลิตใช้ระบบอนาล็อกสำหรับระบบในอดีต หรือดิจิตอลสำหรับระบบที่ฉลาด ICwalk ให้บริการประเภทเช่น H3051WD และ H648WD เหล่านี้จัดหาเอาท์พุทอะนาล็อกที่เชื่อมโยงกับการสื่อสาร HART ดิจิตอล
• ปัจจัยแบบฟอร์มรูปแบบที่กะทัดรัด เช่น H648WD ทํางานได้ดีในระบบบูรณาการหรือจุดที่แน่น
• ความต้องการพลังงาน: ในระบบที่ใช้แบตเตอรี่ เลือกบอร์ดที่ใช้พลังงานน้อย
• โปรโตคอลการสื่อสาร: บอร์ด ICwalk จัดการลิงค์ทั่วไปเช่น HART และ PROFIBUS-PA ดังนั้นการผสมผสานกับระบบปัจจุบันได้อย่างราบรื่น

ความผิดพลาดที่พบบ่อยที่จะหลีกเลี่ยงเมื่อเลือกบอร์ดส่งอุณหภูมิ

อุบังคืออะไรที่อาจทําให้ความแม่นยำหรือความน่าเชื่อถือได้?

หลีกเลี่ยงการลื่นเหล่านี้

• ความไม่ตรงกับเซ็นเซอร์การเลือกบอร์ดที่ไม่พอดีกับเซ็นเซอร์ของคุณ นําไปสู่ผลลัพธ์ที่ผิดพลาด ตัวอย่างเช่น หลีกเลี่ยงการจับคู่เทอร์โมคู่กับบอร์ดพิเศษ RTD
• ความละเลยสิ่งแวดล้อมการมองไปที่สกปรก ความชื้นหรือ EMI อาจเป็นอันตรายต่อผลลัพธ์ คณะกรรมการของเรามีการเคลือบที่สอดคล้อง พวกมันวิ่งอย่างต่อเนื่องในพื้นที่ที่ทํางานอยู่ เช่น แท่นน้ำมัน และโรงงานพลังงาน
• บอร์ดคุณภาพต่ำ: ผ่านบนบอร์ดที่ขาดเอกสารการปรับขนาดที่แข็งหรือข้อมูลเกี่ยวกับการลอยที่ยั่งยืน การผลิตโดยใช้เครื่องจักรของเรามีบริษัทคุณภาพ ทุกชิ้นส่วนมีรหัสอิเล็กทรอนิกส์ที่สามารถติดตามได้

การประเมินบอร์ดส่งสัญญาณอุณหภูมิของ ICwalk สําหรับกรณีการใช้งานที่แม่นยำสูง

ทำไมต้องเลือก ICwalk สำหรับโซลูชั่นการวัดอุณหภูมิที่น่าเชื่อถือได้?

ICwalk ศูนย์บนแผงส่งอุณหภูมิที่แข็งแกร่ง พวกมันเหมาะกับพื้นที่ที่ต้องการความน่าเชื่อถือในสถานที่ที่ยาก สินค้าของเราให้บริการกับผู้ผลิตกว่า 800 คนในภาคเช่นน้ำมันและน้ำมัน ก๊าซ ยา และการผลิตไฟฟ้า

เทคนิคที่ได้รับการคุ้มครองของเรา และการศึกษาและการเติบโตอย่างต่อเนื่อง ทําให้คำตอบอยู่ที่อัพเดทกับการเปลี่ยนแ พวกเขาช่วยลดการหยุด ในขณะเดียวกัน พวกเขาช่วยเพิ่มประสิทธิภาพในการดำเนินงาน

คุณสมบัติอะไรที่ทำให้บอร์ด ICwalk แตกต่างกันในแง่ของประสิทธิภาพ?

ความสามารถในการประมวลผลสัญญาณขั้นสูง

รูปแบบการจัดการและแก้ไขสัญญาณที่ไม่ซ้ำกันของเราเหนือกว่าคู่แข่งในบ้านอื่น ๆ พวกเขาบรรลุความแม่นยำ±0.1% แม้ว่าจะมีสภาพที่รุนแรง

ส่วนประกอบความมั่นคงความร้อนสูง

เราเลือกองค์ประกอบที่ต้านทานการเปลี่ยนแปลงจากความดันอุ่น ดังนั้น นี่จึงได้รับค่าที่สม่ำเสมอทั่วช่วงที่ขยายไป

ตัวเลือกการบูรณาการที่ยืดหยุ่น

เรารองรับฟีดเซนเซอร์และแบบฟอร์มลิงค์ต่างๆ ผลลัพธ์นี้คือ การรวมแผนใหม่หรือระบบก่อนหน้านี้ได้ง่าย ๆ

คำถามที่พบบ่อย

Q: ความแตกต่างระหว่างเซ็นเซอร์อุณหภูมิและบอร์ดส่งอุณหภูมิคืออะไร?

ตอบ: เซนเซอร์อุณหภูมิตรวจจับการเปลี่ยนแปลงของอุณหภูมิ แผงส่งสัญญาณจะประมวลผลสัญญาณให้เป็นรูปร่างที่ใช้ได้ เช่น แรงดันไฟฟ้า กระแสไฟฟ้า หรือข้อมูลดิจิตอล นี่เตรียมมันสําหรับระบบนาฬิกา

Q: ฉันจะรู้ได้อย่างไรว่าบอร์ดส่งของฉันจะถูกต้องพอสำหรับการใช้งานของฉันหรือไม่?

ตอบ: ตรวจสอบความแม่นยำของผู้ผลิตเช่น ± 0.1 ° C ตรวจสอบบันทึกการปรับ นอกจากนี้ ตรวจสอบว่ามันตอบสนองความต้องการความคมชัดของงานของคุณหรือไม่

Q: แผงส่งสัญญาณหนึ่งสามารถทำงานกับเซ็นเซอร์หลายประเภทได้หรือไม่?

ตอบ: บอร์ดที่มีความสามารถบางอย่าง เช่น ICwalk จัดการข้อมูลที่หลากหลาย ตรวจสอบความเหมาะสมก่อนซื้อ ด้วยวิธีนี้ มันทำงานอย่างถูกต้องในเซนเซอร์ที่หลากหลาย
