Cómo calibrar los transmisores de presión con un comunicador de campo

El TEl papel de un comunicador de campo en la calibración del transmisor de presión

¿Qué es un comunicador de campo y por qué es esencial en la calibración?

Un comunicador de campo sirve como un dispositivo portátil que los técnicos e ingenieros usan para conectarse con instrumentos de campo inteligentes, como transmisores de presión. Estas herramientas resultan vitales para configurar, solucionar problemas y ajustar los transmisores de inmediato. Esto es especialmente cierto en entornos industriales donde los resultados precisos y fiables son muy importantes.

Los comunicadores de campo se basan en protocolos digitales como HART (Highway Addressable Remote Transducer). Esta configuración permite intercambios de ida y vuelta suaves a través de líneas analógicas estándar. Como resultado, los usuarios pueden manejar tareas como configuración de parámetros, comprobaciones de circuitos y ajustes pequeños. Hacen esto sin desmontar o cambiar el transmisor.

¿Cómo funciona un comunicador de campo con transmisores de presión?

Un comunicador de campo funciona transmitiendo señales digitales a través de bucles de corriente analógica. Estas señales se mueven a través de cableado común de 4-20 mA en configuraciones industriales. Los técnicos emplean el comunicador para comprobar los valores del proceso en tiempo real, establecer parámetros y realizar ajustes cero/intervalo en el transmisor de presión.

En la calibración, el comunicador se asegura de que el transmisor’ La salida de s coincide estrechamente con la entrada de presión real. Esto proporciona exactitud en la observación y gestión de tareas como el movimiento de fluidos, el control de presión y la protección del sistema.

Cuando los instrumentos funcionan mal, los técnicos pueden usar el H375 para leer información interna y códigos de diagnóstico para encontrar rápidamente las causas de la falla y tomar medidas para reducir el tiempo de inactividad y las pérdidas.

Preparación para la calibración: herramientas, seguridad y medio ambiente

¿Qué equipo necesita antes de iniciar la calibración?

Para calibrar eficazmente un transmisor de presión con un Comunicador de camporecoger estos elementos:

• Un comunicador de campo compatible con HART
• Calibrador de presión o bomba manual con un medidor de referencia preciso
• Fuente de alimentación 24VDC o simulador de bucle
• Cables de conexión, accesorios y resistencias de carga

¿Cómo garantizar la seguridad durante la calibración?

Comience siempre la calibración con los pasos clave de seguridad:

• Aislar el transmisor de presión de la línea de proceso
• Despresionar el sistema para evitar la liberación accidental de fluido o gas
• Siga todos los procedimientos operativos estándar (SOP)
• Usar equipo de protección incluyendo guantes, gafas y ropa apropiada

Estas acciones protegen a los trabajadores. También mantienen sus herramientas de medición en buena forma.

Guía paso a paso: Calibración de un transmisor de presión utilizando un comunicador de campo

¿Cómo conectar el comunicador de campo al transmisor?

Para establecer el enlace:

1. Conecte el comunicador de campo a través del bucle en paralelo con la fuente de alimentación.
2. Asegúrese de la polaridad adecuada si es necesario (aunque algunos modelos como el HART375E no requieren consideración de polaridad).
3. Verifique una resistencia de bucle mínima de 250 ohmios para la comunicación HART.
4. Asegure todas las conexiones para evitar pérdidas de señal o errores de comunicación.

¿Cuáles son los pasos clave para realizar un ajuste cero y de intervalo?

Procedimiento de ajuste cero

• Aplique el 0% de la presión a escala completa utilizando un calibrador.
• Utilice su comunicador de campo para leer el valor de presión en vivo.
• Si hay’ desviación de cero, iniciar un recorte cero o ajuste a través del menú del comunicador.

Procedimiento de Ajuste de Span

• Aplique el 100% de presión a escala completa al transmisor.
• De nuevo, utilice el comunicador para ver la lectura en vivo.
• Ajuste el intervalo para que coincida con la presión real aplicada con precisión.

Estos pasos alinean la señal de salida del transmisor con las situaciones de presión reales.

¿Cómo validar los resultados de calibración?

Validar a través de un simple control de 3 puntos:

• Aplicar presiones al 0%, 50% y 100% del rango calibrado.
• Compara estos valores con lo que se muestra en tu comunicador.
• Cualquier desviación más allá de la tolerancia permitida indica que se necesita una recalibración.

Este proceso confirma la trazabilidad. También cumple con las normas de calibración industrial.

Problemas comunes al usar comunicadores de campo y cómo solucionarlos

¿Por qué mi comunicador de campo no se conecta al transmisor?

Los problemas de conexión a menudo provienen de:

• Potencia de bucle inadecuada: confirme que tiene fuente de alimentación 24VDC
• Cableado incorrecto o suelto: doble comprobación de la polaridad y los puntos terminales
• Falta de resistencia a la carga requerida: verifique que hay al menos 250 ohmios en el bucle

¿Qué debo hacer si mis lecturas son inconsistentes o inestables?

• Inspeccionar las líneas neumáticas para detectar fugas durante la calibración
• Proteger todos los cables de señal para reducir la interferencia electromagnética
• Asegurar una conexión a tierra adecuada en todo su sistema de medición

¿Por qué mi dispositivo no reconoce dispositivos de protocolo HART?

Pasos de solución de problemas:

• Confirme que el modo HART está habilitado en la configuración del transmisor
• Asegúrese de usar cables blindados
• Compruebe que estén presentes resistencias de carga entre 250 y 600 ohmios
• Actualizar los archivos de descripción del dispositivo (DD) en su comunicador

Presentación de los comunicadores de campo de ICwalk: las series HART375E y H475

¿Quién es ICwalk y qué hace que sus productos se destaquen?

En ICwalk, nos centramos en equipos de automatización industrial que aumentan la eficiencia con precisión y simplicidad. Nuestros comunicadores de campo cuentan con una fuerte compatibilidad, un rendimiento sólido y pantallas fáciles de usar. Siguen las directrices mundiales de la industria.

Las placas transmisoras ICwalk son confiables por más de 800 fabricantes de instrumentos en China, con una amplia validación de campo. Totalmente compatibles con los protocolos principales como HART y PROFIBUS-PA, nuestros productos cumplen con los estándares globales.

¿Cuáles son las características clave de los modelos HART375E y H475?

El HART375E Puntos destacados:

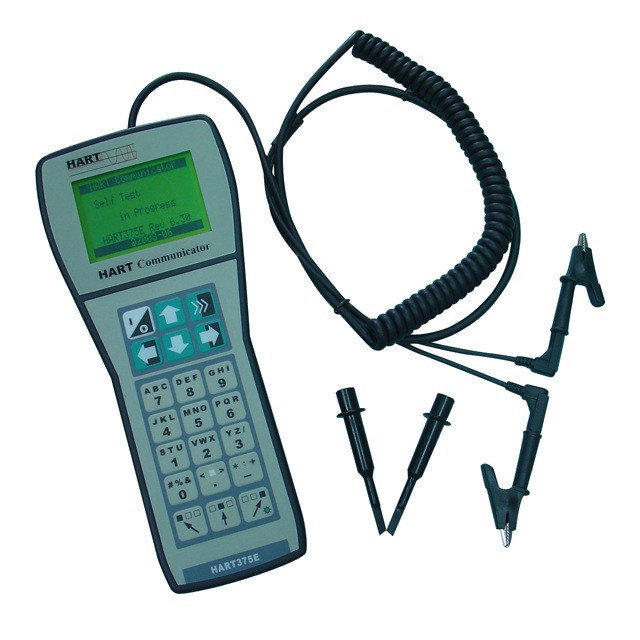

El dispositivo portátil inteligente HART375E puede configurar, calibrar y mantener todos los dispositivos que cumplen con el protocolo HART. Soporta tanto los modos de comunicación punto a punto como los de múltiples puntos. Con su conexión estable y capacidad anti-interferencia, es fiable incluso en entornos complejos. El dispositivo es portátil, alimentado por batería durante hasta 150 horas, e incluye interfaces fáciles de usar adecuadas tanto para expertos como para no profesionales.

H475 Características:

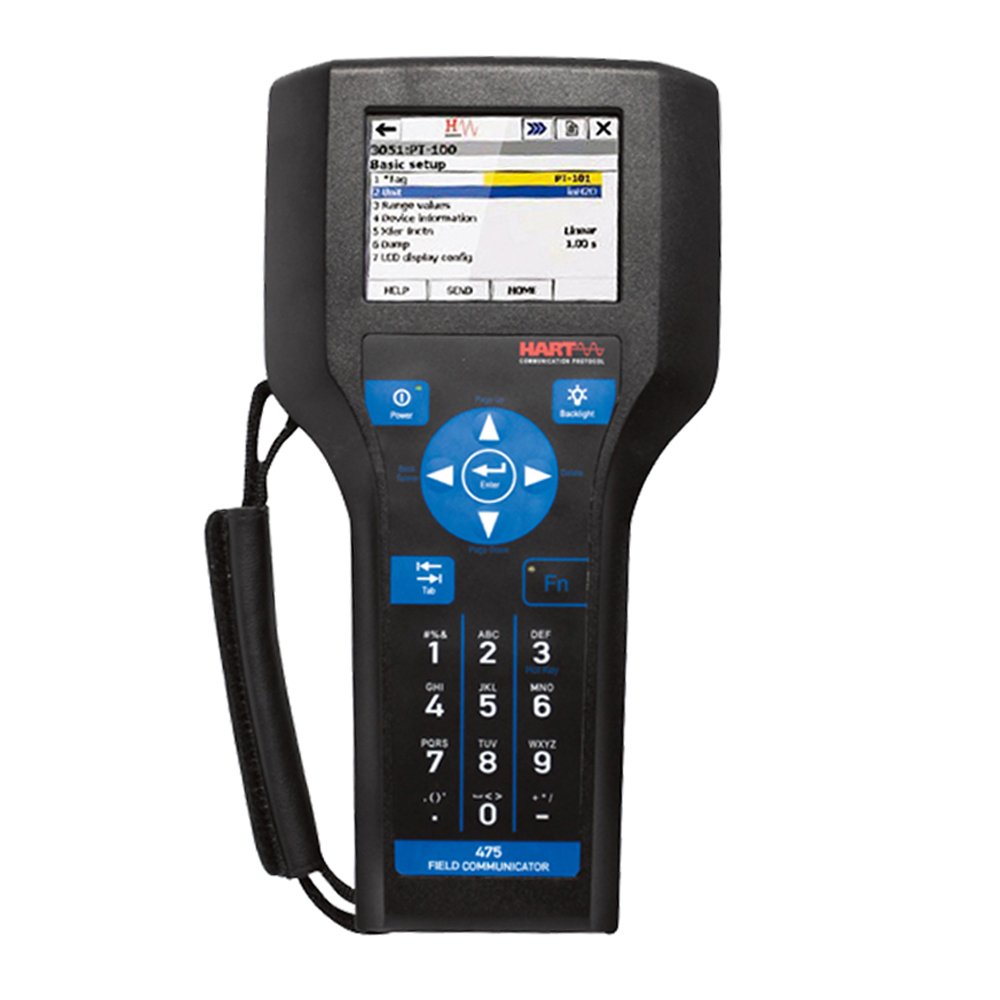

El comunicador de campo H475 incluye una pantalla táctil LCD de color, una batería de iones de litio de doble núcleo (módulo de alimentación), una unidad de procesamiento central (CORTEX-M3), una unidad de memoria a granel (FLASH) y circuitos de comunicación integrales de bus de campo. Soporta la tecnología EDDL para la compatibilidad entre fabricantes. Con velocidades de procesamiento rápidas, funciones de diagnóstico fuertes y calidad de construcción robusta, es ideal para su uso en industrias exigentes como la petroquímica, la generación de energía y la farmacéutica.

H475 configura y monitorea los medidores de flujo de tuberías para garantizar mediciones precisas y mejorar la calidad de producción.

Preguntas frecuentes

P: ¿Puedo usar cualquier comunicador de campo con todos los tipos de transmisores de presión?

R: No necesariamente, su comunicador de campo debe soportar el mismo protocolo de comunicación (por ejemplo, HART) que su modelo de transmisor.

P: ¿Con qué frecuencia debo calibrar mi transmisor de presión usando un comunicador de campo?

R: La frecuencia de calibración depende de los estándares de la industria, pero generalmente se recomienda una vez cada 6-12 meses para la precisión.

P: ¿Por qué mi comunicador de campo muestra "Dispositivo no encontrado" a pesar de que está conectado correctamente?

R: Esto puede deberse a una resistencia de bucle insuficiente o a descriptores de dispositivos incompatibles; Asegúrese de tener al menos 250 ohmios de resistencia y archivos DD actualizados instalados en su comunicador.

P: ¿Puedo realizar la calibración mientras el transmisor está en línea?

R: Si bien es posible en algunos casos utilizando ajustes de cero/intervalo en vivo, generalmente se recomienda aislar el transmisor durante la calibración para la seguridad y la precisión.
